压控晶体振荡器
压控晶振（Voltage-Controlled Crystal Oscillator，VCXO）是石英晶体振荡器的一种，通过外部电压调节变容二极管电容实现频率调制。核心组件包括石英谐振器、变容二极管和振荡电路，采用AT切基音晶体增大频率牵引率。主要应用于调频及锁相技术、通信系统、导航设备、雷达与消费电子产品，具有传输性能好、抗干扰性强、节省功率、频率稳定度高（±5×10⁻⁶）和低相位噪声特性。
| 图片 |
系列型号 |
封装尺寸 |
电源电压 |
输出波形 |
频率范围 |
工作温度范围 |
产品手册 |
查看详情 |
 |

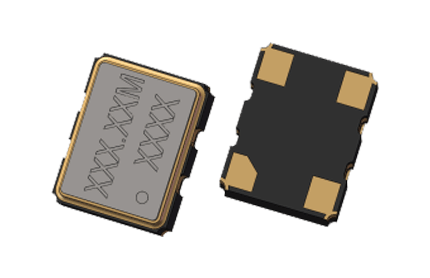

V7B
|
7.0×5.0×1.75mm3
|
2.5V/3.3V
|
CMOS
LVDS
PECL
|
1.5MHz~200MHz
|
-40℃~85℃
-40℃~105℃
-40℃~125℃
|
|
|
 |

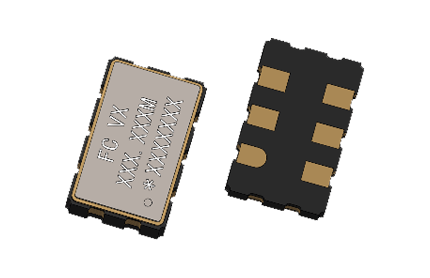

V5B
|
5.0×3.2×1.2mm3
7.0×5.0×1.75mm3
|
3.3V/2.5V
|
LVDS
LVPECL
CMOS
PECL
|
1MHz~200MHz~1MHz~200MHz
|
-40℃~105℃
-40℃~125℃
-40℃~85℃
|
|
|
