P7A
P7A
毒贩夫妇付付付付付付
产品特点
电性能参数

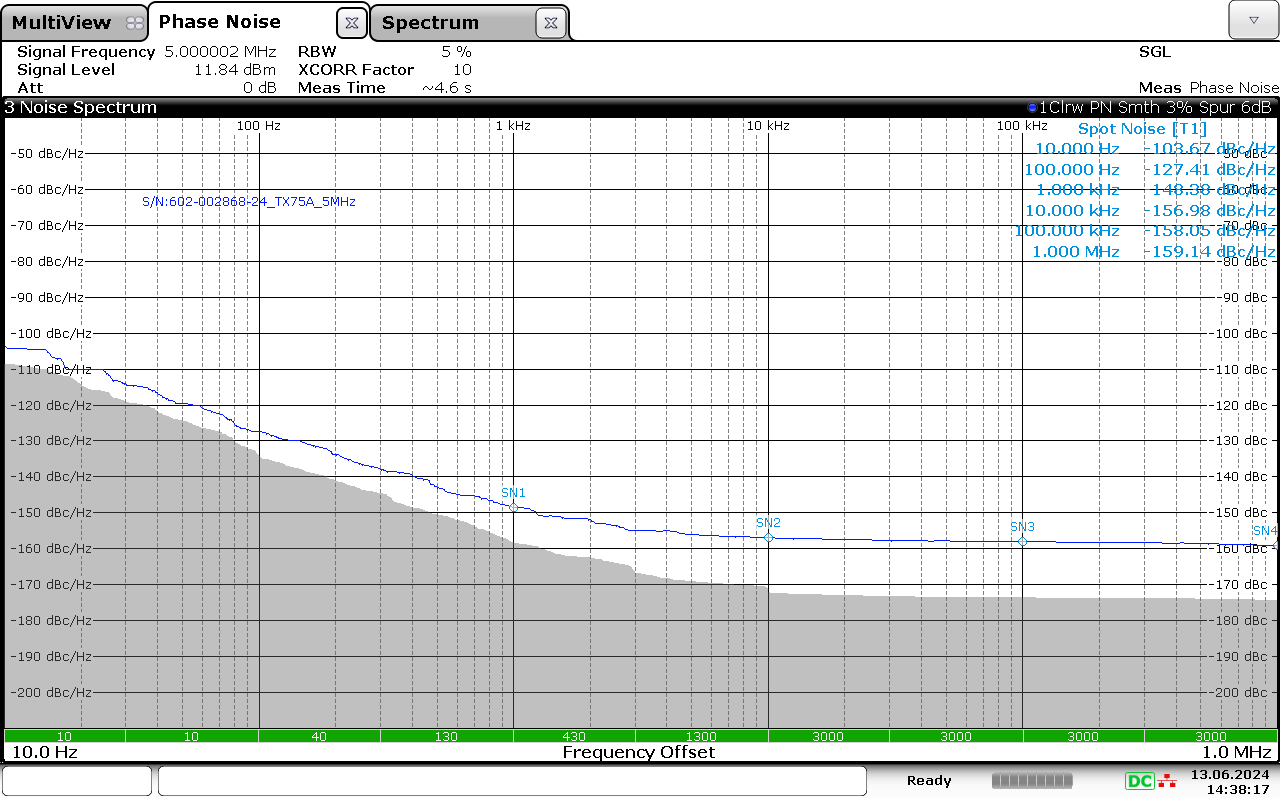

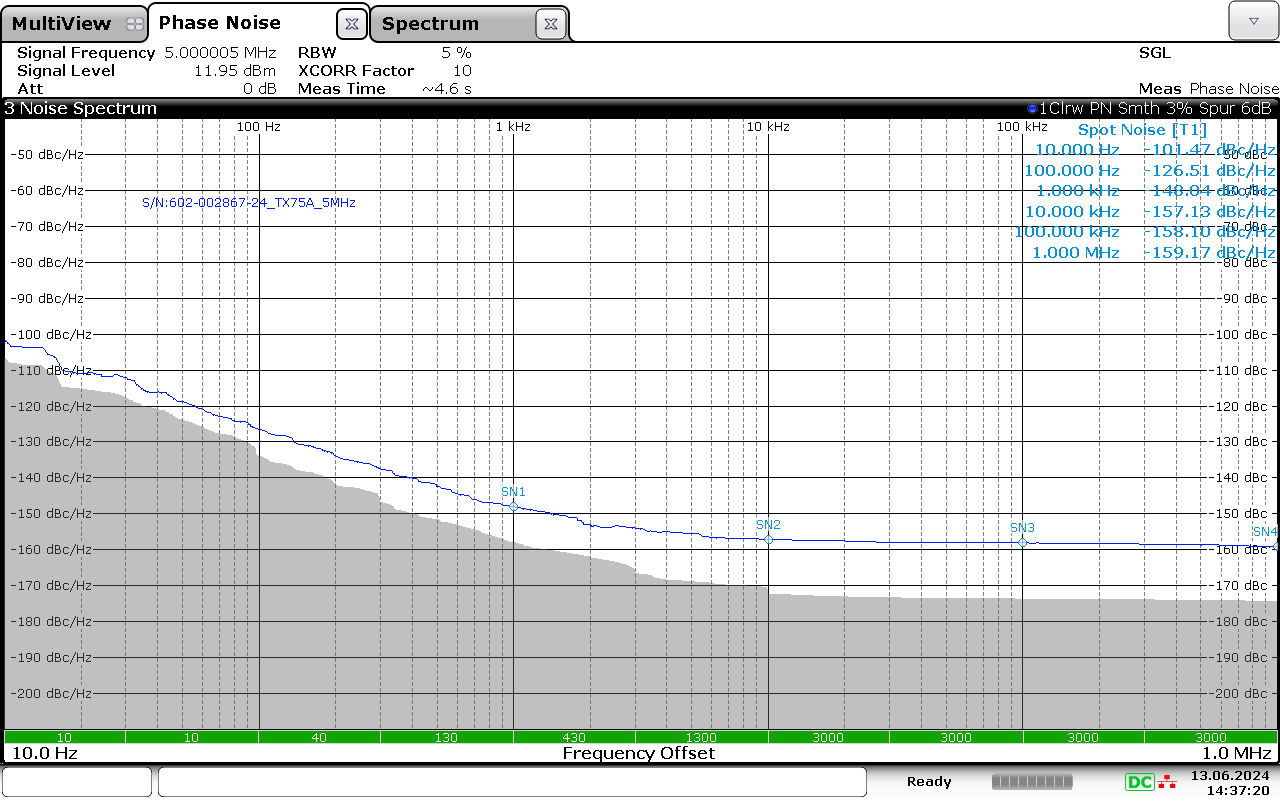

相位噪声特性
• 频率范围：10MHz~150MHz（固定值）
• 高频率精度，高频率温度稳定性
• 宽工作温度，-55℃~125℃
• 高可靠性、抗振动和冲击
• 表面贴装，SMD9.2mm×14.2mm×6.5mm
电源电压
参数
最小值
典型值
最大值
单位
测试条件
标称频率(F0)
'[1]3225工业级银电极43款'!D2
MHz
频率稳定度
-50
-
50
ppm
@全部条件*1
基准温度频率精度
-20
-
20
ppm
@25℃±2℃
频率温度准确度
-25
-
25
ppm
@ TOPR;参考25℃
工作温度范围(TOPR)
-40
-
85
℃
频率电压允差
-2
-
2
ppm
@VDD±5%
频率负载允差
-2
-
2
ppm
@Cload±10%
储存温度范围(TSTG)
-55
-
125
℃
电源电压(VDD)
2.97
3.3
3.63
V
输出波形
-
LVPECL
-
-
老化率(Fa)
-3
-
3
ppm
第1年@25℃
工作电流(ICC)
-
-
75
mA
输出占空比(Sym)
45
-
55
%
上升时间(Tr)
-
-
1
ns
20%~80% Vpp
下降时间(Tf)
-
-
1
ns
80%~20% Vpp
输出电平(VOH)
-
-
1.6
V
输出电平(VOL)
0.9
-
-
V
起振时间
-
-
10
ms
输出负载(Cload)
-
100
-
Ω
三态控制（1脚）
使能：≥70%VDD（高电压或悬空）；禁止：≤30%VDD（低电压或地）
