P5A
CHANPNmiaos 普通晶体振荡器普通晶体振荡器普通晶体振荡器普通晶体振荡器普通晶体振荡器普通晶体振荡器普通晶体振荡器普通晶体振荡器普通晶体振荡器
产品特点
电性能参数

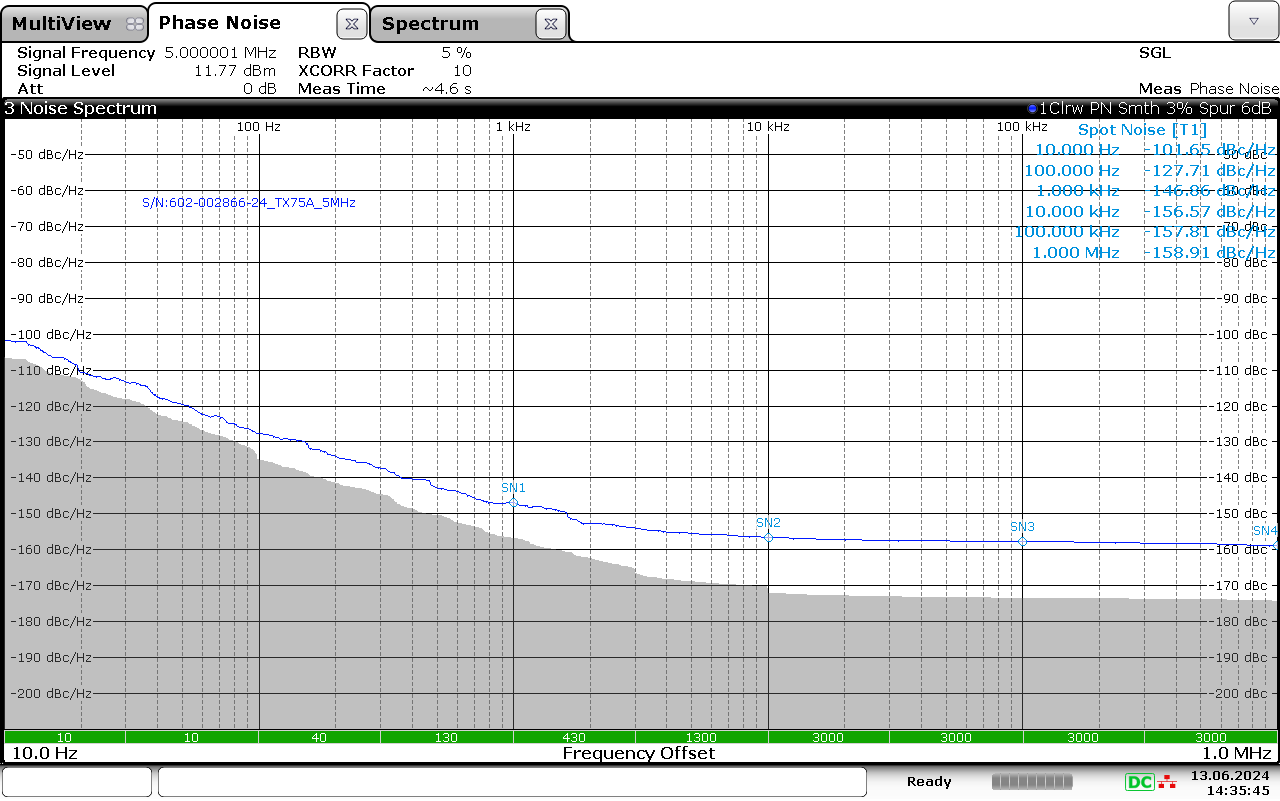

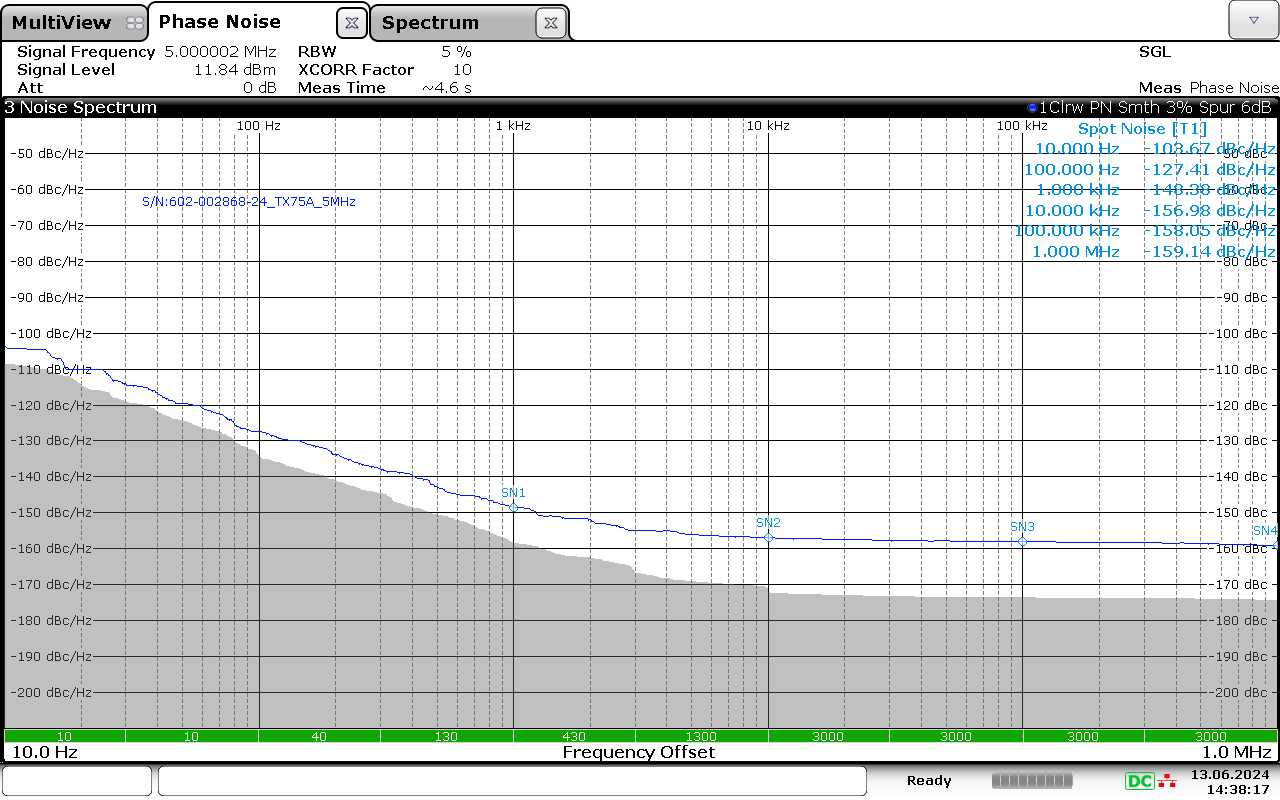

相位噪声特性
• 频率范围：10MHz~150MHz（固定值）
• 高频率精度，高频率温度稳定性
• 宽工作温度，-55℃~125℃
• 高可靠性、抗振动和冲击
• 表面贴装，SMD9.2mm×14.2mm×6.5mm
电源电压
参数
最小值
典型值
最大值
单位
测试条件
标称频率(F0)
'[1]3225工业级银电极43款'!D2
MHz
频率稳定度
-50
-
50
ppm
@全部条件*1
基准温度频率精度
-20
-
20
ppm
@25℃±2℃
频率温度准确度
-25
-
25
ppm
@ TOPR;参考25℃
工作温度范围(TOPR)
-40
-
85
℃
频率电压允差
-2
-
2
ppm
@VDD±5%
频率负载允差
-2
-
2
ppm
@Cload±10%
储存温度范围(TSTG)
-55
-
125
℃
电源电压(VDD)
2.97
3.3
3.63
V
输出波形
-
LVPECL
-
-
老化率(Fa)
-3
-
3
ppm
第1年@25℃
工作电流(ICC)
-
-
75
mA
输出占空比(Sym)
45
-
55
%
上升时间(Tr)
-
-
1
ns
20%~80% Vpp
下降时间(Tf)
-
-
1
ns
80%~20% Vpp
输出电平(VOH)
-
-
1.6
V
输出电平(VOL)
0.9
-
-
V
起振时间
-
-
10
ms
输出负载(Cload)
-
100
-
Ω
三态控制（1脚）
使能：≥70%VDD（高电压或悬空）；禁止：≤30%VDD（低电压或地）
