电子主板的电流消耗受多种因素影响,主要可分为 硬件设计、工作状态 和 环境条件 三大类。以下是关键因素及其影响机制:
高功耗芯片:CPU、GPU、FPGA等高性能器件在运算时电流显著增加(如CPU满载时功耗可达数十瓦)。
低效电源管理IC:LDO(线性稳压器)效率低于开关稳压器(如DC-DC),导致额外电流损耗。
被动元件:高频电路中的电容/电感损耗、PCB走线电阻(尤其大电流路径)会引入额外电流。
供电网络设计:多电压域、冗余电路会增加静态电流。
总线类型:高速接口(如PCIe、DDR)比低速接口(如UART)功耗更高。
CPU/GPU负载率:空闲状态与满负载电流可能相差10倍以上(如手机CPU待机约10mA,满载可达数安培)。
外设启停:显示屏背光、Wi-Fi模块、电机驱动等外设工作时电流骤增。
睡眠/待机模式:通过关闭外设、降低时钟频率减少电流(如MCU睡眠模式电流可降至μA级)。
动态调频调压(DVFS):CPU频率/电压动态调整会实时改变电流(如从1GHz降至100MHz可减少50%以上电流)。
时钟频率:高频信号切换导致更多动态电流 。
数据吞吐量:高速数据传输(如DDR内存读写)会增加I/O功耗。
输入电压变化:电压升高可能导致线性稳压器或负载芯片电流增加(如LDO的Iout ≈ Iin),但效率下降)。
电源噪声:纹波过大会触发电路频繁调整,增加额外功耗。
半导体漏电流:高温下MOSFET亚阈值漏电流指数级增长(尤其65nm以下工艺)。
电阻损耗:高温导致PCB走线和元件电阻增大(铜阻温升系数约0.4%/℃)。
EMI/RFI噪声:可能触发保护电路或误动作,增加无效功耗。
低功耗算法:如任务调度优化、外设自动休眠。
中断唤醒策略:频繁唤醒会增加平均电流(需平衡响应速度与功耗)。
固件Bug:死循环或外设未关闭可能导致异常电流(如UART未释放持续耗电)。

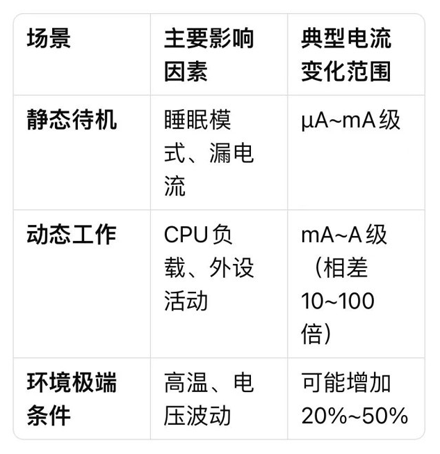

关键总结

优化方向
硬件:选用低功耗器件、优化电源架构(如PMIC分层供电)。
软件:动态功耗管理(DPM)、关闭闲置外设。
测试:通过电流分析仪(如Keysight N6705)定位异常耗电模块。
如需进一步分析具体主板,需结合原理图和功耗测试数据。
